Zer da PCB bikoitzeko T12 LED tutu-etxebizitza?

PCB bikoitzeko T12 LED tutu-etxebizitza kanpoko polikarbonatozko hodi bat da, bi LED zirkuitu plaka biltzen dituen barneko aluminiozko profil batekin konbinatuta. JEren JE-34 karkasak 38 mm-ko diametroko hodi bat, 10 × 1,0 mm-ko bi PCB posizio eta 16 mm-ko altuera duen barneko gidari baterako lekua erabiltzen ditu. IP20 edo IP65 eraikuntzarako konfigura daiteke, 600 mm-tik 2400 mm-ra arteko luzerarekin edo neurrira egindako luzera batekin.

Horrek OEM hodiak muntatzeko etxebizitza bihurtzen du, ez LED lanpara osoa. Zure taldeak oraindik ere hautatzen ditu LEDak, PCB diseinua, kontrolatzailea, kableatuak, muturreko tapa zigilatzeko metodoa eta azken konfigurazio elektrikoa. Etxebizitzak erabaki horiei abiapuntu mekaniko zehaztua ematen die.

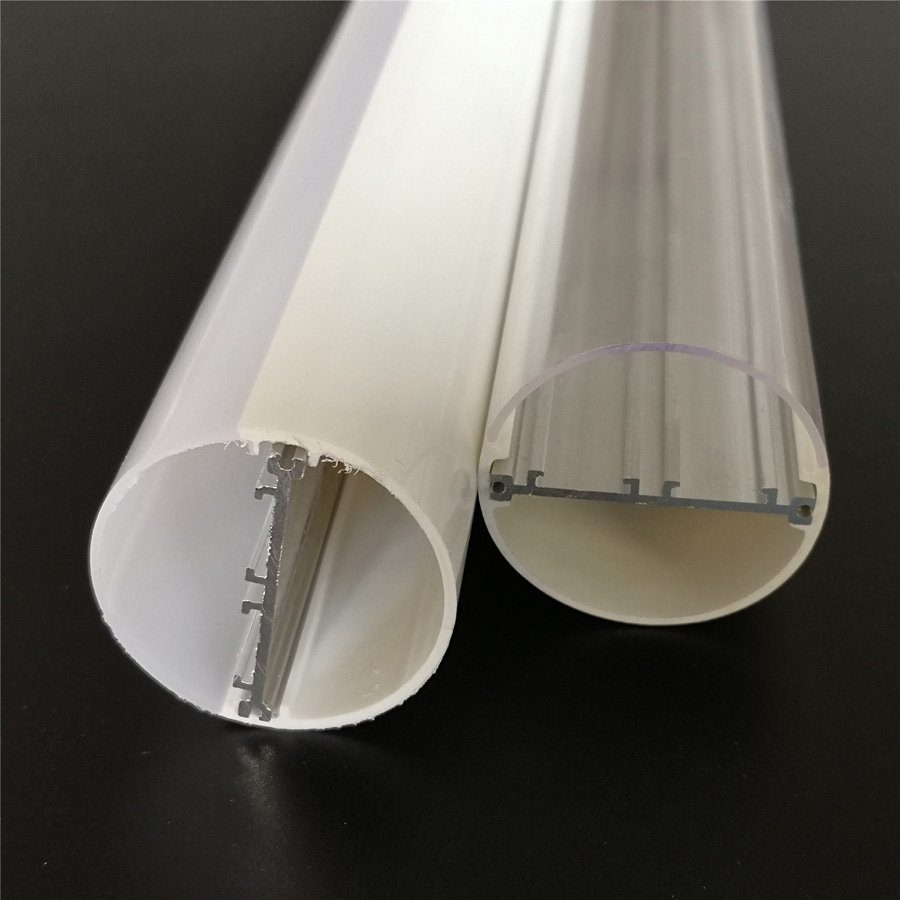

Ikusi osoaLED T12 plastikozko hodia eta zirkuitu plaka bikoitzeko aluminiozko karkasazehaztapena lagin eskaera prestatu aurretik.

Zer barne hartzen du JE-34 T12 karkasak OEM hodiak muntatzeko?

JE-34 T12 LED tutu karkasak polikarbonatozko kanpoko hodi bat, barneko 6063 aluminiozko profila, PCB muntatzeko bi posizio, plastikozko amaierako tapoiak eta barneko gidari baterako lekua ditu. Kanpoko hodia argia edo izoztua izan daiteke, eta difusorearen lodiera 0,6 mm-tik 2,0 mm-ra dago zerrendatuta.

Diametro estandarra 38 mm-koa da. Eskuragarri dauden hodien luzerak 600 mm eta 2400 mm bitartekoak dira, proiektu kualifikatuetarako luzera pertsonalizatuak eskuragarri. Neurri horiek ez dira marrazki mekaniko oso gisa tratatu behar, ordea. PCB eserlekuak, muturreko konpromezua, berunaren bideratzea eta gidariaren sakea oraindik egiaztatu behar dira zure benetako osagaiekin.

OEM erosle batentzat, funtsezko puntua da JE-k estrusiozko plastikozko eta aluminiozko etxebizitza sistema hornitzen duela zure muntaketa-lerrorako. JEk plastikozko eta aluminiozko estrusio-lerroak, moldeak egitea, probak, laginak onartzea eta ekoizpen masiboko kalitate-kontrola egiten ditu LED profil proiektuetarako.

Nola zabaltzen dute bi PCB kanalek eta barneko aluminiozko profil batek diseinu-espazioa?

Bi PCB kanalek LEDak bi plaketan banatzeko aukera ematen dizute LED, gidariaren konexio eta interfaze termiko bakoitza zirkuitu plaka estu batera behartu beharrean. Horrek leku gehiago sortzen du lanpara-potentziarako eta diseinu-erabakietarako, baina ez du potentzia zehatz bat bermatzen. Azken muga LED motaren, plakaren eraikuntzaren, korrontearen, gidariaren aukeraketaren, proba termikoaren eta osaturiko muntaketaren araberakoa da.

10 × 1,0 mm-ko PCB posizio bikoitza, gidariaren barneko sakea eta euskarri termikoa

PCB posizio bakoitza 10 × 1,0 mm-tan zehazten da. Ziurtatu zure taularen zabalera eta lodiera posizio horiekin bat datozela erremintak edo laginak onartu aurretik. Kanal nominalera egokitzen den baina muntaian zehar desplazatzen den taula batek argi irregularra, kablearen presioa edo aluminiozko profilarekin kontaktu txarra sor ditzake.

Gidariaren barneko espazioa 16 mm-ko altueran dago zerrendatuta. Neurtu gidariaren gorputza, isolamendua, konektoreak eta tentsioa arintzeko edozein pieza, ez bakarrik gidariaren etiketa. Osagaien marrazki batean onargarria den sakea desager daiteke hariak hodi barruan tolestuta daudenean.

Aluminiozko profilak metalezko egitura bat eskaintzen du PCBen azpian eta beroa plaketatik urruntzen lagun dezake. Ez da baliozkotze termikoaren ordezkoa. Probatu lanpara osoa aukeratutako LEDekin, PCBarekin, kontrolatzailearekin, amaierako tapoiekin eta instalazioaren orientazioarekin.

Zergatik 6063 aluminiozko txertaketak beroaren kudeaketa argiaren difusiotik bereizten laguntzen du

6063 aluminiozko txertaketak eta polikarbonatozko hodiak hainbat lan egiten dituzte. Aluminiozko profilak zirkuitu plakei eusten die eta bero-transferentziarako bide egokiagoa eskaintzen du plastikoak bakarrik baino. Polikarbonatozko hodiak kanpoko gorputza eta difusore ikusgaia osatzen ditu, barneko zatiak babesten ditu lanpararen itxura moldatzen duen bitartean.

Bereizketa hori erabilgarria da aluminiozko txertaketa duen T12 LED tutu-etxe batean, estalki optikoa itxurarako eta transmisiorako hauta daitekeelako plastikoari karga mekaniko eta termiko osoa eramatea eskatu gabe. Benetako emaitza termikoak PCBaren eta profilaren arteko kontaktuaren, muntaiaren presioaren, LED tartearen, gidariaren irteeraren eta amaitutako hodiaren inguruko aire-fluxuaren araberakoak dira oraindik.

Zein PCB, kontrolatzaile, luzera eta xehetasun optiko onetsi behar dira laginketa egin aurretik?

Plano mekanikoa onartzea pieza elektriko eta optikoen zerrendarekin batera. Etxebizitza-lagin bat ekoizteko asmoa duzun muntaia adierazten badu bakarrik da erabilgarria.

Berretsi PCB tartea, gidariaren altuera 16 mm-ra arte, hodiaren luzera, amaierako tapoiaren egokitzapena eta kablearen tartea

• PCB egokitzapena:Egiaztatu 10 × 1,0 mm-ko bi taularen posizioak, oholaren ertzeko tartea eta oholak muntatzean nola mantentzen diren.
• Gidari paketea:Egiaztatu gidariaren altuera osoa 16 mm-ra arteko espazioarekin alderatuta, terminalak, mahukak eta hariak barne.
• Hodiaren luzera:Hautatu 600 mm-tik 2400 mm arteko luzera bat edo bidali behar den luzera pertsonalizatua. Kontu amaierako tapoiak eta erabil daitekeen barne-luzera.
• Amaiera-txapelak:Onartu plastikozko muturreko tapoiaren neurriak, eranskin metodoa, kablearen irteera eta junta edo zigiluaren antolamendua lanparak IP65 eraikuntza erabiliko badu.
• Kableatua:Egiaztatu sarrerako hariak non sartzen diren, hodiaren barruan nola biratzen diren eta kontrolatzailea edo PCB konexioak isolamendu apurtu gabe muntatu daitezkeen.

Egiaztapen hauek laginketa akats arrunt bat saihesten dute: hodiaren diametroa onartzea muturreko kapa eta kontrolatzailearen interfazea konpondu gabe utziz.

Aukeratu polikarbonato argia edo izoztua, transmisioaren, distiraren eta itxuraren eskakizunen arabera

JEk argi-transmisioa %95etik gorako estalki argietarako eta %85etik gorako estalki zurietarako zerrendatzen du. Polikarbonato argiak irteera gehiago gordetzen du, baina barneko LED puntuak errazago erakusten ditu eta distira ikusgarriagoa sor dezake. Esne edo izoztutako estalki batek itxura leuntzen du eta osagaiak hobeto ezkutatzen ditu, transmisioa nolabait murriztuz.

Aukeratu estalkia LED eremua, beharrezkoa den ikusmen-uniformitatea, ikusmen-angelua eta xede-itxura aztertu ondoren. Zerrendatutako transmisio-zifrek estaldura-aukera deskribatzen dute; ez dute iragartzen zure lanpara osotik emango den argia. Eskatu dagokion difusorearen lagina, itxura optikoa baldintza nagusia bada.

Noiz da egokia IP20 eraikuntza bat, eta noiz beharrezkoa da IP65 zigilatzea?

IP20, oro har, barruko instalazio lehorretarako egokia da, non hodia uretatik babestuta dagoen eta itxiturak eraikuntza itxirik behar ez duen. Aukera praktikoa da barruko aparatu askorentzat, baina azken aplikazioak oraindik erabakitzen du antolamendu irekia ala itxi gabea onargarria den.

Erabili IP65 eraikuntza aukera amaitutako aparatuak hautsa edo ur-zorrotadak topa ditzakeenean eta proiektuak itxitura babesteko maila hori eskatzen duenean. Etxebizitzak bakarrik ez du behin betiko IP kalifikazioa ezartzen. Zigiluak, muturreko kapak, kableen sarrerak, gidariaren kokapenak, muntaia-perdoiak eta ekoizpen-ikuskapenak eragina dute emaitzan. Berretsi behar den proba-metodoa eta osatutako lanpara ebaluatu beharrean, IP65 karkasak automatikoki funtzionamendu osoa IP65 bihurtzen duela suposatu beharrean.

JEk LED tutu oso bat edo zure muntaketarako etxebizitza bat hornitzen al du?

JEk OEM eta ODM muntaketarako LED tutu-hodi sistema hornitzen du, ez amaitu eta elektrikoki ziurtatutako hodi bat, proiektu-akordio berezi batek zerbitzu osagarri horiek definitzen ez baditu. LED plakak, kontrolatzailea, kableatuak eta azken lanpararen konfigurazioa ematen edo onartzen dituzu.

Antolaketa hori aluminiozko txertaketa duen T12 plastikozko LED tutu-etxe bat behar duten argiztapen-fabrikatzaileei egokitzen zaie eta elektronika kontrolatu nahi duten. Baliteke instalatzeko prest dagoen eta guztiz muntatutako ordezko lanpara bat bilatzen ari den erosleari ez egokitzea. Argitu hornikuntza-esparrua, probaren erantzukizuna, etiketatzea eta arauzko eskakizunak produkzio-eskaera bat egin aurretik.

Muntaketa pertsonalizatuen eskakizunetarako, berrikusiT12 LED tutu pertsonalizatuaren xehetasunakJEren ingeniaritza taldearekin.

Nola pasatu behar dute AEBetako OEM erosleek marrazkien berrikuspenetik laginetara eta ekoizpenera?

Bidali JE-ri hodiaren luzera, PCB marrazkiak, gidariaren dimentsioak, alanbre-irteerako plana, amaierako txanoaren baldintzak, hobespen optikoa eta beharrezko IP eraikuntza. Sartu instalazio-ingurunea eta xede-muntatze-prozesua. Bi plakek LED diseinu desberdinak erabiltzen badituzte edo zona optiko desberdinak balio badute, erakutsi hori argi eta garbi marrazkian.

Ondoren, JEk estrusio- eta tresneriaren eskakizunak berrikus ditzake, laginak prestatu eta interfaze mekanikoak baieztatu ditzake ekoizpen masiboaren aurretik. Erabili lagina taularen egokitzapena, gidariaren sakea, alanbreen bideratzea, difusorearen itxura, amaierako kaparen atxikipena eta, hala badagokio, IP65 bertsiorako zigilatzeko prozesua egiaztatzeko.

HasiJE-34 T12 PCB bikoitzeko karkasaorrialdea, eta, ondoren, jarri harremanetan JErekin zure marrazkiekin eta helburu-kopuruarekin. Zenbat eta lehenago finkatzen diren proiektuaren sarrera horiek, orduan eta gutxiago litekeena da kostu baxuko etxebizitzaren erabakia gero muntaketa-aldaketa garesti bihurtzea.
