G5 Bukaerako kaparen kableatua

Lehenik eta behin, argitu mesedez: zer esan nahi duzu zehazki "kable"arekin?

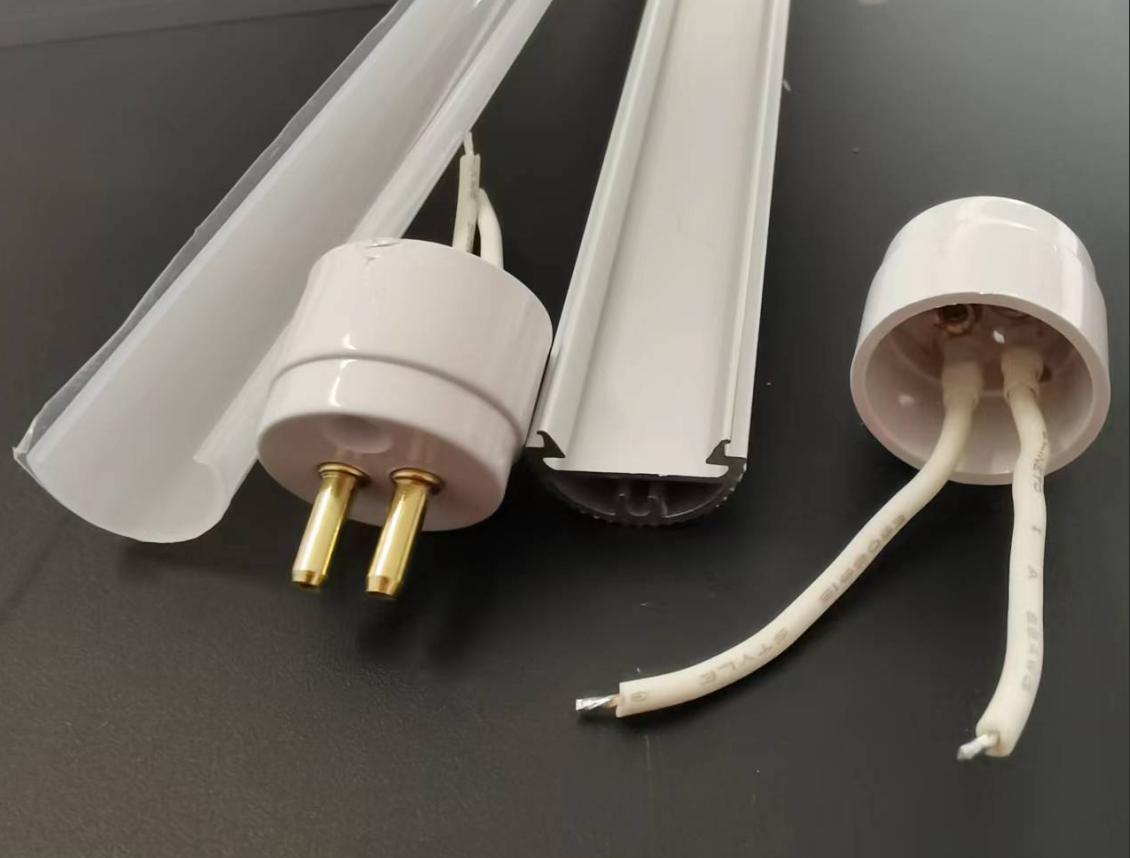

T5 eta G5 LED hodien fabrikazio-prozesuan, "kable bakarreko/hari anitzeko/haririk gabeko" normalean amaierako kapatik ateratzen diren hari kopuruari dagokio, ez hodiaren beraren elikadura-metodoari (mutur bakarreko/mutur bikoitzeko elikadura-hornidura). Bi kontzeptu hauek erraz nahasten dira.

• Hari bakarra:Amaierako kapak hari bakarra ateratzen du, normalean kable bizia (L) edo hari neutroa (N).
• Hari anitzeko (kable bikoitza):Amaierako kapak bi hari ateratzen ditu, normalean kable bizia eta kable neutro bat.
• Haririk gabekoa:Bukaerako kapak berak ez du haririk ateratzen; G5 pin bi baino ez daude.

Hori argitu ondoren, ondoko logika konbinazionala erraz ulertzen da.

1. konbinazioa: mutur bakarreko kable + mutur bakarreko haririk gabeko → mutur bakarreko hodi elikatua

Hau da merkatuan dagoen T5 LED tutu integratuen konfigurazio ohikoena.

Konexio metodoa:Energia kable bakarreko muturretik bakarrik ematen da. Hari bakar hau kable biziarekin edo neutroarekin konektatzen da, eta beste kablea (bizia edo neutroa) beste muturrean dagoen pin batera zuzenean konektatzen da lanpara-hodiaren barneko zirkuituaren bidez. Haririk gabeko muturrean, pin bat finkatze mekanikoaz eta eroankortasunaz arduratzen da, eta bestea konektatu gabe edo barrutik zirkuitulabur egon daiteke.

Hala ere, fabrikazio xehetasun kritiko bat dago: T5 G5 lanpara-euskarriaren pin tartea 5 mm baino ez da. Mutur bat elikatzen denean, bi pinak oso hurbil daude, eta barne kableatu okerrak zirkuitu laburrak sor ditzake. Hori dela eta, kable bakarreko muturreko kaparen barruko isolamendua eta kableatuaren diseinua amaierako kaparen hornitzailearen eskulanaren adierazle funtsezkoa da.

Aplikazioaren eszenatokiak:Bulegoko argiztapena, supermerkatuko apalategiko argiak, armairuen argiak, erakusleihoen argiak. Lanpara mota hauek euskarri integratua erabiltzen dute normalean, potentzia sarrera bakarra behar dute, instalazioa erraztuz eta azken erabiltzaileek ez dute ezagutza elektrikorik behar.

Bi konbinazioa: mutur bakoitzetik alanbre bat → mutur bikoitzeko lanpara-tutua

Metodo hau ohikoa da ingeniaritza berritzeko proiektuetan.

Konexio metodoa:Jarri alanbre bat lanpara-hodiaren bi muturretatik. Konektatu mutur bat zuzeneko kableari (L) eta beste muturra kable neutroari (N). Korrontea mutur batetik sartzen da eta bestetik ateratzen da. Lanpara-kaparen barruko bi G5 pinak laburtuta daude, elektrodo bakarra osatuz.

Zergatik hobesten da mutur bikoitzeko hornidura ingeniaritzan?Lanpara fluoreszente zaharrak berritzean, jatorrizko G5 euskarriak paraleloan konektatzen dira normalean, hau da, bi pinak barrutik zirkuitulabur daude. Mutur bikoitzeko lanparak euskarri-mota honetara zuzenean egokitu daitezke, paralelo ez den euskarri batekin ordeztu beharrik gabe. Bukaera bakarreko lanpara euskarri paralelo batean instalatzen bada, berehala zirkuitu laburtuko da piztean. Hau Hong Kongeko ingeniaritza komunitatean gertatu da; batzuek euskarri zaharraren plastikozko estalkia ere erre zuten.

Produkzioaren neurriak:Mutur bikoitzeko lanpara-txapelaren bi muturrek kableak izan behar dituzte, baina alanbreen koloreak argi eta garbi bereizi behar dira (adibidez, mutur bat L markatua, bestea N) instalazioan zehar alderantzizko kableamendua saihesteko. Gainera, mutur bikoitzeko lanpara fluoreszentearen barneko kableatuak bi muturren artean konexio elektrikorik ez dagoela ziurtatu behar du; bestela, lanpara zirkuitulaburra egingo da.

Aplikazioaren eszenatokiak:Fabrika tailerrak, aparkalekuak, biltegiak eta zentro logistikoak. Kokapen horiek askotan lanpara fluoreszente zaharrak berritzea eskatzen dute, eta mutur bikoitzeko elikatze-indar irtenbideek bateragarritasun hobea eskaintzen dute.

3. konbinazioa: mutur bat zuzeneko hari batekin (kable bikoitza) + mutur bat haririk gabeko amaierako kaparekin → Amaierako bakarreko elikadura hornidura hobetua

Konbinazio hau mutur bakarreko elikatze horniduraren bertsio hobetua da, segurtasun eta fidagarritasun eskakizun handiagoak dituzten eszenatokietarako egokia.

Konexio metodoa:Elikatze horniduraren amaierako estalkiak kable biziak eta neutroak ateratzen ditu, zuzenean gidariaren elikadura-iturrira edo AC-era konektatuz. Hari gabeko muturra euskarri mekanikorako eta zirkuitu konexiorako soilik erabiltzen da, eta ez du energia-sarrera kudeatzen.

Hari bakarreko amaiera bakarreko irtenbidearekiko aldea:Hari bakarreko mutur bakarreko soluzioan, lanpara-hodiaren barne-kableatuak "kable bat sartzen den eta beste muturrean barrutik konektatzen den beste hari bat" diseinua behar du, barruko kableamendua nahiko konplexua bihurtuz. Aitzitik, hari bikoitzeko mutur bakarreko soluzioan, kable biziak eta neutroak muturreko kapa beraren bidez sartzen dira, horrela barne zirkuituaren diseinu zuzenagoa lortuz, hutsegite-puntuak murriztuz eta segurtasuna hobetuz.

Produkzioaren abantailak:T5 lanpara-hodi integratuen fabrikatzaileentzat, metodo honek mutur bakarreko tapoiak erabiltzea baino muntaketa eraginkortasun handiagoa eskaintzen du. Elikatze-kable guztiak mutur batean kontzentratuta daudenez, ez dago lanpara-hodiaren barruan kableatu gurutzatu beharrik, eta horrela barne-zirkuitulaburrak izateko arriskua murrizten da.

Aplikazioak:Argiztapen medikoa, argiztapen didaktikoa, goi mailako pantaila komertzialak.
