2026 10 mm-ko PCBdun LED T8 tutuentzako azken gida: Datu termikoak, 3D CAD eta UL betetzea

Laburpen exekutiboa: AEBetako LED komertzialen fabrikatzaileentzako gakoak

Ipar Amerikako argiztapen komertzialaren industria oso lehiakorrean, marjinak eta eraginkortasunak agintzen dute arrakasta. Argiaren garatzaileek errendimendua optimizatzea bilatzen dutenez, fabrikazio kostuak murrizten dituzten bitartean, T8 hodi linealaren egitura-formatuak eragile nagusi izaten jarraitzen du. Gure banderapremium LED T8 tutu-etxebizitza 10 mm-ko PCBarekineboluzio-urrats itzela adierazten du. Aluminiozko estrusio-aztarna 10 mm-ko zirkuitu inprimatu estandarrei bereziki egokituz, hildako egitura-espazioa ezabatzen dugu, etxebizitzen pisua murrizten dugu eta lehengaien kostuak murrizten ditugu zurruntasunari kalterik egin gabe.

AEBetako banatzaile, kontratista eta jatorrizko ekipoen fabrikatzaileentzat (OEM), espezializazio honek kudeaketa termiko errazagoa, ezaugarri elektriko aurreikusgarriak eta abiadura handiko SMT (Surface Mount Technology) muntaketa-lerro automatizatuekin bateragarritasun fisiko zuzena esan nahi du. JEk operazio global hauei laguntzen jarraitzen du Txinan fabrikazio-bazkide nagusi gisa, bolumen handiko produkzio-abiaduraren eta kalitate-erreferentzia zorrotzen arteko zubi bat eginez.

Beroaren kudeaketa aurreratua: ThermaCore 10 mm-ko zehaztasun protokoloa aurkezten

LED iraupenerako botila-lepo nagusia degradazio termikoa da. Irteera handiko aplikazioetarako erronka hau konpontzeko, JEk aurkeztu duThermaCore 10 mm-ko doitasun-protokoloa. Diseinu-metodologia honek 10 mm-ko PCB eramailearen eta AL6063-T5 aluminiozko etxebizitzaren bizkarrezurra arteko kontaktu-azalera optimizatzen du. Tolerantzia-aldaerak 0,05 mm-tik behera mantenduz, protokolo honek bero-transferentziaren eraginkortasuna maximizatzen du zuzenean diodoetatik kanpoko xahutze termikoko kanaletara.

Bridging the Gap: Xehetasun Termikoaren Dissipazio-datu eta Estrusio-Analisia

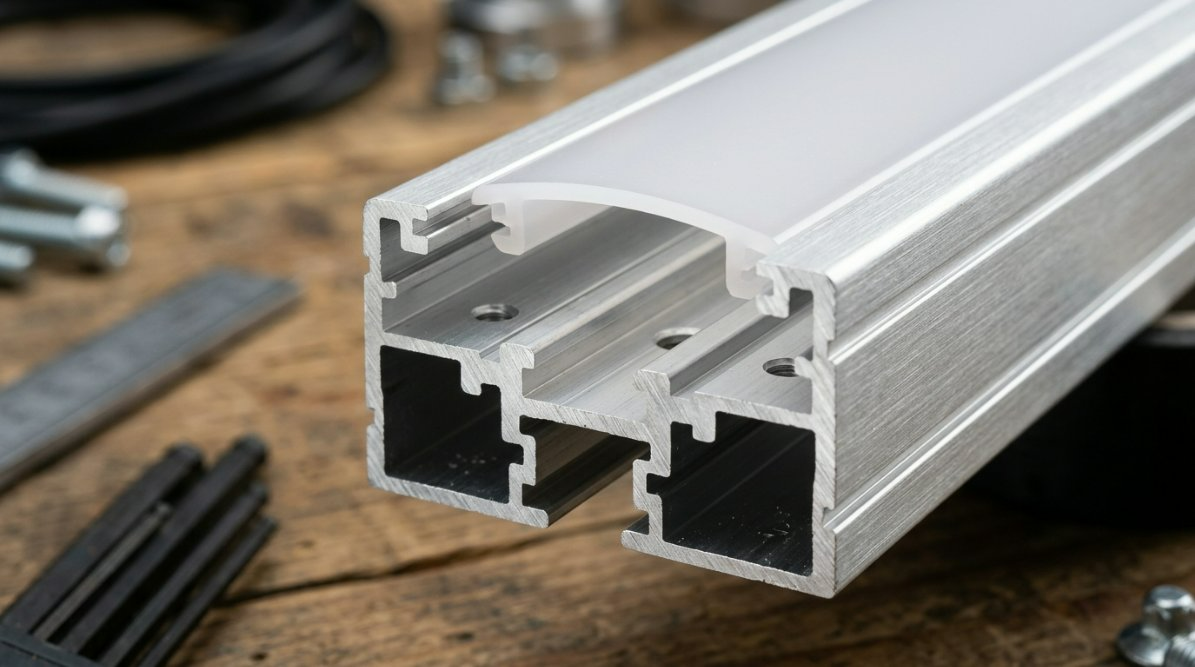

AL6063-T5 aleazio estrukturala erabiliz, gure estrusio-profilek bero-hustugailu eraginkorrak bezala jokatzen dute. Proba laborategietan,ThermaCore 10 mm-ko doitasun-protokoloa200 W/m·K-ko eroankortasun termiko ikusgarria erakutsi zuen. Sistema honek % 18ra arte murrizten du erresistentzia termiko orokorra PCB zabalera ezberdinetara egokitzen diren T8 kaxa generiko eta anitzekoekin alderatuta. Etengabeko funtzionamenduan 120 V/277 V-tan, LED mailan juntura-tenperaturak etengabe mantentzen dira 65 °C-tik behera (149 °F), lumen balio-galera saihestuz eta 50.000 ordutik gorako iraupena bermatuz.

Diseinua bizkortzea: 3D CAD ereduen deskarga pertsonalizatuak egiteko

Ingeniaritza taldeentzako diseinu-zikloak murrizteko, JEk 3D CAD eredu integralak eskaintzen ditu (STP, STEP eta DWG formatuetan eskuragarri). Eredu digital zehatz hauek prototipo azkarrak egiteko aukera ematen dute, eta ingeniariek elementu finituen analisia (FEA) simulazio termikoak eta egokitze fisikoaren egiaztapenak egin ditzakete bolumenaren ekoizpena hasi aurretik. Egitura-integrazio hau funtsezkoa da argiztapen lineal iraunkor eta errazak garatzeko eskaintza lehiakorren berrikuntzetarako.

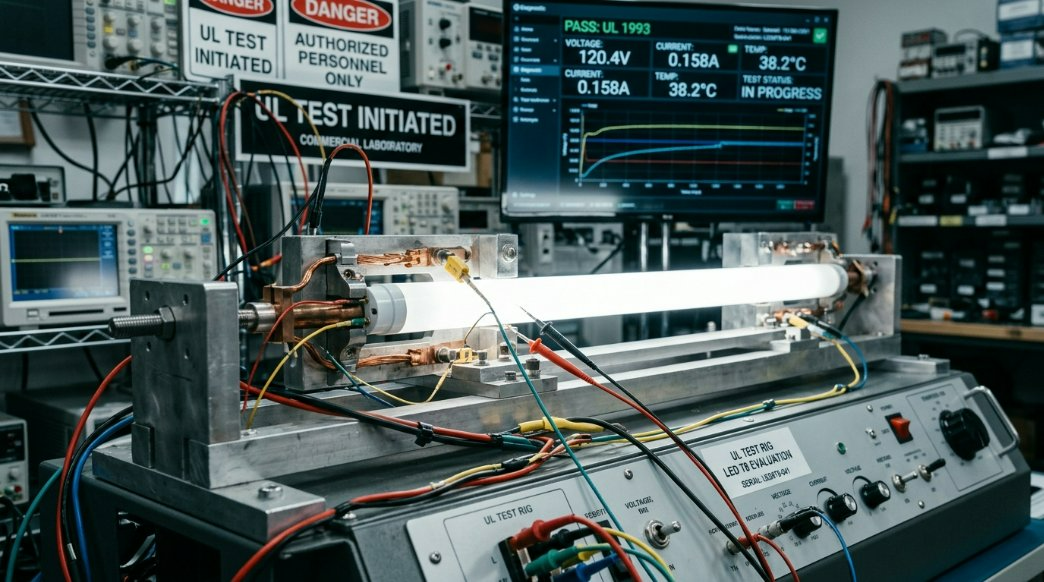

AEBetako araudia betetzea: 2026 UL estandarrak eta DLC V6.0 zehaztapenak nabigatzea

Ipar Amerikan argiztapen komertzialen produktuak inportatzeak eta banatzeak segurtasun- eta eraginkortasun-esparruak zorrotz betetzea eskatzen du. Bat datozen azpimultzoak hautatzea funtsezkoa da UL 1598 (Luminarioak) eta UL 1993 (Auto-Ballasted Lanparak) ziurtagiriak eskatzeko. JEkoakJEren LED T8 tutu-sistema pertsonalizatuakErabili inpaktu handiko eta suaren aurkako polikarbonatozko (PC) lehengaiak, UL 94 V-0 sukoitasunaren sailkapenak erraz betetzen dituztenak.

Amerikako merkaturako FCC, CE eta RoHS bateragarritasuna bermatzea

Errendimendu termikotik haratago, bateragarritasun elektromagnetikoa (EMC) eta ingurumen-segurtasuna ezinbestekoak dira eskala handiko udal eta enpresa kontratuetarako. Gure karkasak maiztasun handiko kontrolatzaileak eraginkortasunez babesteko eraiki dira, FCC Part 15 B Klaseko mugak betetzea erraztuz. Gainera, JEren fabrikazio prozesuetan erabilitako material guztiak CE ziurtagiria dute eta RoHS betetzen dute, substantzia arriskutsu mugaturik ez dutela ziurtatuz eta nazioarteko hornikuntza-katearen homologazioak erraztuz.

Zehaztapen Teknikoen Gida: Estandarra vs. Irteera handiko 10 mm-ko PCB-eko karkasen matrizea

Gure produktuen gamak hainbat konfigurazio-aukera ditu arkitektura-eskakizun anitzak asetzeko diseinatuta. Jarraian, gure aldaera estandar eta iragazgaitzaren ezaugarri teknikoak erakusten dituen egitura-matrize bat dago:

Urratsez urratseko tutorial praktikoa: 4 urratseko muntaketa iragazgaitza T8 etxebizitzetarako

Profil linealetan IP67 maila altua duten zigiluak mantentzeak prestaketa zorrotza eta exekuzio zehatza eskatzen ditu. Jarraitu adituek babestutako lau urratseko instalazio prozedura hau eremuan fidagarritasun handiena lortzeko.

1. urratsa: 10 mm-ko doitasuneko PCB txertatzea eta itsatsi termikoa aplikatzea

Garbitu aluminiozko estalkiaren substratua ondo isopropil alkohola erabiliz hautsa eta olioak kentzeko. Aplikatu pasta termiko ez eroaleko geruza mehe eta uniforme bat edo pasa bero-transferentzia handiko zinta itsasgarri bat erdiko kanalean behera. Arretaz irristatu 10 mm-ko PCB-a estrusio-bidean, eta ziurtatu azpian aire-poltsikorik gabe dagoela.

2. urratsa: polikarbonatozko (PC) difusorearen estalkia bermatzea

Lerrokatu PCaren estalkia egitura blokeatzeko zirrikituen barruan. Lerratu edo sakatu estalkia arrastoetan sartu arte. Ziurtatu egokitzapena hodiaren luzera osoan koherentea dela, barne osagaien presio estruktural desberdina saihesteko.

3. urratsa: IP67 iragazgaiztatze eta amaierako tapoiak birzigilatzeko prozesua

Injektatu silikonazko zigilatzaile neutro-mailako eta iragazgaitzetako muturreko kaxa-ganberetan. Sartu konexio-hariak barneko kautxuzko ertz-kanaletatik eta sakatu amaierako tapoia aluminiozko karkasaren profilaren ebaki aurpegiaren aurka. Ziurtatu muntaiak altzairu herdoilgaitzezko muntatzeko hardwarearekin.

4. urratsa: azken pin konexioa eta proba dielektrikoak

Egin erresistentzia elektrikoa eta erresistentzia dielektrikoa proba (normalean Hi-Pot proba deitzen zaio) goi-tentsioko biderik ez dela zirkuitu laburtu aluminiozko estrusioan egiaztatzeko. Ikusi silikonazko aleak muturraren perimetroaren inguruan zigilu hermetiko osoa ziurtatzeko.

T8 luzera pertsonalizatuetarako kalkulu matematiko eta elektrikorako orientabidea

Pertsonalizatutako instalazio sendoak ingeniaritzeak bero-muga mekanikoak eta potentzia-dinamikak sakon ulertzea eskatzen du. Saihestu sistemaren hutsegiteak beheko matematika-esparru espezializatuak erabiliz.

Elikatze-horniduraren karga-formulak eta oin bakoitzeko potentzia zehatzaren kalkuluak

Instalazio seguru eta egonkorra bermatzeko, ingeniariek potentzia-beharrizanak kalkulatu behar dituzte eta segurtasun-tarte bat utzi behar dute elikadura-iturrientzat (normalean, 2. klaseko gidarientzat % 20 karga etengabeko baldintzetan).

1. Kalkulatu guztizko metraje linealak:
   L_total = (Hodi kopurua) x (Unitatearen luzera oinetan)

2. Zehaztu energia-kontsumo maximoa (P_max):
   P_max = L_total x P_ft
   Non P_ft = oin bakoitzeko potentzia (adibidez, 4,5 Watt/ft eraginkortasun handiko 10 mm-ko PCBetarako)

3. Kalkulatu behar den gidariaren gutxieneko edukiera (P_driver):
   P_driver = P_max x 1,20 (% 20ko segurtasun-marjina estandarra barne hartzen du)

Adibidea:
   4 oin T8 hodiko 100 unitate emanda, 4,5 W-ko oin bakoitzeko:
   L_guztira = 100 x 4 = 400 oin
   P_max = 400 x 4,5 = 1.800 Watt
   P_driver = 1.800 x 1,20 = 2.160 Watt-ko gaitasun metatua behar da.

Maiz egiten diren galderak (FAQ)

10 mm-ko PCB T8 karkasak bateragarriak al dira Smart Home ekosistemekin (Matter, Apple HomeKit, Amazon Alexa)?

Bai. Gure karkasak 10 mm-ko LED zerrenda estandarrak onartzeko diseinatutako itxitura fisikoak direnez, bateragarritasuna aukeratzen duzun LED kontrolatzailearen eta kontrolagailuaren araberakoa da erabat. Barne-espazioa Matter-ekin bateragarria edo Zigbee-rekin gaitutako 10 mm-ko LED zerrenda adimendunekin betez, zure T8 argiztapen lineal sistema edozein etxe adimendun plataforma modernorekin integra dezakezu.

Zeintzuk dira ebaketa-perdoia zehatzak eta metro bakoitzeko tarte-tarteak 10 mm-ko LED bandetan?

Ebaketa-perdoiak eta tarte-parametroak hautatutako PCB diseinuak arautzen ditu. Egitura aldetik, JEren premium aluminiozko estrusioak +/- 0,5 mm-ko tolerantzia fisiko ultrazehatz batera mozten dira. Ingeniaritza-taldeei gomendatzen diegu hodiaren mutur bakoitzean gutxienez 1,5 mm-ko tartea uztea, kobre-arrastoak eta terminal-konexio-buruak seguruak izan daitezen.

Zeintzuk dira IP67/IP68 Flex Ziurtagiria mantentzeko segurtasun-argibide kritikoak?

Zerbitzu-bizitza luzean IP67/IP68 uraren eta hautsaren erresistentzia handia mantentzeko, kobre-arrastoak herdoilduko ez dituzten kalitate handiko sendatze neutroko silikonazko zigilatzaileak erabili behar dituzu. Egiaztatu beti kanpoko elikatze-kableak industria-mailako kautxuzko tentsio-arintzeko guruinetatik seguru bideratzen direla, eta egin presio-diferentzia probak lagin-loteetan zigiluaren osotasuna egiaztatzeko.

Igo zure ekoizpena: elkartu gurekin https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html helbidean

Landare-haztegi sentikorrak, ingurune industrial hotzak edo arkitektura-proiektu modernoetarako ekipamenduak diseinatzen ari zaren ala ez, esperientziadun fabrikatzaile batekin lan egiteak aldea egiten du. Arakatu gure dedikatuaLED T8 tutu karkasa 10 mm-ko PCB atari teknikoarekinplano arkitektoniko zehatzak, anodizazio hautapen pertsonalizatuak eta ontziratu gabeko banaketa-egiturak berrikusteko.
